ในด้านจักรยานไฟฟ้า ประสิทธิภาพและความน่าเชื่อถือของชุดแบตเตอรี่เป็นกุญแจสำคัญในการพิจารณาประสิทธิภาพโดยรวมของจักรยานไฟฟ้า ชุดแบตเตอรี่รถจักรยานไฟฟ้า 48V 20Ah เป็นการออกแบบที่ใช้กันทั่วไปในปัจจุบัน ในฐานะผู้ผลิตแบตเตอรี่ชั้นนำ คู่มือที่ครอบคลุมนี้จะอธิบายว่าชุดแบตเตอรี่ 48V 20Ah คืออะไร และอธิบายกระบวนการทั้งหมดในการผลิตชุดแบตเตอรี่ 48V 20Ah
ทำความเข้าใจพื้นฐานแบตเตอรี่
ก่อนที่จะเจาะลึกรายละเอียดเฉพาะของการสร้างชุดแบตเตอรี่ จำเป็นอย่างยิ่งที่จะต้องเข้าใจแนวคิดพื้นฐานบางประการที่เกี่ยวข้องกับแบตเตอรี่
แรงดันและความจุ
แรงดันไฟฟ้า (วี):นี่คือการวัดศักย์ไฟฟ้า แรงดันไฟฟ้าที่สูงขึ้นแสดงว่ามีกำลังมากขึ้นในการขับเคลื่อนมอเตอร์ของ eBike ของคุณ แบตเตอรี่ขนาด 48 โวลต์เป็นเรื่องปกติสำหรับ eBikes ซึ่งให้ความสมดุลระหว่างกำลังและประสิทธิภาพที่ดี
ความจุ(อา):วัดเป็นแอมป์-ชั่วโมง (Ah) ตัวเลขนี้แสดงถึงปริมาณพลังงานที่แบตเตอรี่สามารถเก็บได้ ตามทฤษฎีแล้ว แบตเตอรี่ 20Ah สามารถจ่ายกระแสไฟได้ 20 แอมป์ต่อหนึ่งชั่วโมง หรือ 1 แอมป์ต่อ 20 ชั่วโมง ยิ่งความจุมากขึ้น คุณก็สามารถขี่ eBike ได้นานขึ้นโดยไม่ต้องชาร์จใหม่
วัตต์-ชั่วโมง (Wh)
เพื่อให้เข้าใจความจุพลังงานของแบตเตอรี่ได้ดีขึ้น คุณสามารถคำนวณวัตต์-ชั่วโมง (Wh) ได้โดยใช้สูตร:
วอ=วี×อา
สำหรับชุดแบตเตอรี่ 48V 20Ah ความจุพลังงานจะเป็น:
48V×20Ah=960Wh
ซึ่งหมายความว่าแบตเตอรี่ของคุณสามารถส่งพลังงานได้ 960 วัตต์ต่อหนึ่งชั่วโมงหรือ 480 วัตต์ต่อสองชั่วโมง ทำให้เหมาะสำหรับการขับขี่ทางไกล
ประเภทของแบตเตอรี่
การเลือกเคมีของแบตเตอรี่เป็นสิ่งสำคัญ แม้ว่าแบตเตอรี่ตะกั่วกรดมักใช้ แต่จะหนักกว่าและมีประสิทธิภาพน้อยกว่าแบตเตอรี่ลิเธียม แบตเตอรี่ลิเธียมไอออน โดยเฉพาะลิเธียมโพลีเมอร์ (LiPo) และลิเธียมเหล็กฟอสเฟต (LiFePO4) ให้ความหนาแน่นของพลังงานที่สูงกว่า น้ำหนักเบากว่า และมีอายุการใช้งานยาวนานกว่า ทำให้เหมาะสำหรับการใช้งาน eBike
การเชื่อมต่อแบบอนุกรมและแบบขนาน
เมื่อออกแบบชุดแบตเตอรี่ การทำความเข้าใจวิธีเชื่อมต่อแบตเตอรี่ถือเป็นสิ่งสำคัญ โดยทั่วไปคุณจะใช้การเชื่อมต่อแบบอนุกรมและแบบขนานรวมกัน
การเชื่อมต่อแบบอนุกรม
ในการเชื่อมต่อแบบอนุกรม ขั้วบวกของแบตเตอรี่หนึ่งจะเชื่อมต่อกับขั้วลบของแบตเตอรี่ถัดไป แรงดันไฟฟ้าจะเพิ่มขึ้นในขณะที่ความจุยังคงเท่าเดิม
ตัวอย่าง: หากต้องการสร้างชุดแบตเตอรี่ 48V คุณจะต้องเชื่อมต่อแบตเตอรี่ลิเธียมไอออน 3.7V 13 เซลล์เป็นอนุกรม (3.7V x 13=48.1V)
การเชื่อมต่อแบบขนาน
ในการเชื่อมต่อแบบขนาน ขั้วบวกทั้งหมดจะเชื่อมต่อเข้าด้วยกัน และขั้วลบทั้งหมดจะเชื่อมต่อเข้าด้วยกัน แรงดันไฟฟ้ายังคงเท่าเดิมในขณะที่ความจุเพิ่มขึ้น
ตัวอย่าง: เพื่อให้ได้ความจุ 20Ah คุณสามารถเชื่อมต่อเซลล์ 10Ah สองเซลล์แบบขนานได้
การเลือกการกำหนดค่าของคุณ
การผสมผสานการเชื่อมต่อแบบอนุกรมและแบบขนานทำให้คุณสามารถปรับแต่งชุดแบตเตอรี่ของคุณได้ ตัวอย่างเช่น คุณอาจมีเซลล์ 13 เซลล์ต่ออนุกรมกัน เซลล์ละ 20Ah เพื่อสร้างชุดแบตเตอรี่ 48V 20Ah ที่ทรงพลังและเชื่อถือได้
เตรียมวัสดุของคุณ
ก่อนที่คุณจะเริ่มสร้าง ให้รวบรวมวัสดุและเครื่องมือที่จำเป็น:
วัสดุ
- เซลล์แบตเตอรี่: เลือกเซลล์ลิเธียมไอออนคุณภาพสูง เพื่อให้มั่นใจว่าเซลล์ได้รับการจัดอันดับสำหรับแรงดันไฟฟ้าและความจุที่คุณต้องการ
- ระบบจัดการแบตเตอรี่ (BMS): ส่วนประกอบนี้ช่วยปกป้องแบตเตอรี่จากการชาร์จไฟเกิน การคายประจุลึก และการลัดวงจร เพื่อให้มั่นใจในความปลอดภัยและอายุการใช้งานที่ยืนยาว
- ขั้วต่อและสายไฟ: ใช้สายเกจและขั้วต่อที่เหมาะสมเพื่อจัดการกับกระแสไฟฟ้าโดยไม่เกิดความร้อนสูงเกินไป
- ท่อหดแบบใช้ความร้อน: สำหรับเป็นฉนวนและป้องกัน
- ช่องใส่แบตเตอรี่: เพื่อจัดเก็บและปกป้องชุดแบตเตอรี่ของคุณ
- ฟิวส์: เพื่อความปลอดภัยเพิ่มเติม ควรป้องกันกระแสไฟฟ้าไหลมากเกินไป
เครื่องมือ
- หัวแร้ง: สำหรับการเชื่อมต่อที่ปลอดภัย
- มัลติมิเตอร์: เพื่อทดสอบแรงดันไฟฟ้าและความต่อเนื่อง
- เครื่องปอกสายไฟ: เพื่อเตรียมสายไฟของคุณ
- ปืนความร้อน: สำหรับติดท่อหดด้วยความร้อน
การออกแบบชุดแบตเตอรี่ของคุณ
เมื่อคุณมีวัสดุแล้ว ก็ถึงเวลาออกแบบชุดแบตเตอรี่ของคุณ ข้อควรพิจารณาที่สำคัญมีดังนี้:
เค้าโครง
วางแผนเค้าโครงของเซลล์แบตเตอรี่ของคุณ ตรวจสอบให้แน่ใจว่าพอดีภายในตู้อย่างแน่นหนา เพื่อให้อากาศไหลเวียนได้เพื่อป้องกันความร้อนสูงเกินไป
กลยุทธ์การเชื่อมต่อ
ตัดสินใจเลือกซีรีส์และการกำหนดค่าแบบขนานของคุณ ตัวอย่างเช่น หากใช้เซลล์ 18650 คุณอาจจัดเรียงเซลล์เป็น 13s2p (13 เซลล์อนุกรม และ 2 เซลล์ขนาน) สำหรับการตั้งค่า 48V 20Ah ที่แข็งแกร่ง
คุณสมบัติด้านความปลอดภัย
รวมคุณลักษณะด้านความปลอดภัยในการออกแบบของคุณ BMS ควรเข้าถึงได้ง่ายเพื่อการบำรุงรักษา ตรวจสอบให้แน่ใจว่ามีการหลอมรวมอย่างเหมาะสมเพื่อป้องกันการโอเวอร์โหลดที่อาจเกิดขึ้น
คำแนะนำทีละขั้นตอน
ขั้นตอนที่ 1: การเตรียมเซลล์
ตรวจสอบแต่ละเซลล์เพื่อดูความเสียหายหรือข้อบกพร่อง
ใช้มัลติมิเตอร์เพื่อทดสอบแรงดันไฟฟ้าของแต่ละเซลล์ ตรวจสอบให้แน่ใจว่าแรงดันไฟฟ้าตรงกันอย่างใกล้ชิด
ขั้นตอนที่ 2: การเชื่อมต่อเซลล์
- การเชื่อมต่อแบบอนุกรม:
ประสานขั้วบวกของเซลล์แรกเข้ากับขั้วลบของเซลล์ถัดไป
ทำซ้ำจนกระทั่งเซลล์ทั้งหมดเชื่อมต่อกันเป็นอนุกรม
- การเชื่อมต่อแบบขนาน (ถ้ามี):
เชื่อมต่อขั้วบวกทั้งหมดเข้าด้วยกันและขั้วลบทั้งหมดเข้าด้วยกันเพื่อให้เซลล์ขนานกัน
ขั้นตอนที่ 3: การติดตั้ง BMS
เชื่อมต่อ BMS ตามคำแนะนำของผู้ผลิต โดยปกติแล้ว สิ่งนี้จะเกี่ยวข้องกับการเชื่อมต่อเซลล์แต่ละชุดเข้ากับเทอร์มินัล BMS ที่สอดคล้องกัน
ขั้นตอนที่ 4: การปิดชุดแบตเตอรี่
ใส่ก้อนแบตเตอรี่ที่ประกอบแล้วเข้าไปในกล่องหุ้ม
ใช้ท่อหดความร้อนเพื่อปกปิดการเชื่อมต่อที่เปิดโล่งและรับประกันฉนวน
ขั้นตอนที่ 5: การทดสอบขั้นสุดท้าย
ก่อนที่จะปิดผนึกกล่องหุ้ม ให้ใช้มัลติมิเตอร์เพื่อตรวจสอบแรงดันไฟฟ้ารวมของกล่อง ควรอ่านได้ประมาณ 48V
ทดสอบการทำงานของ BMS โดยจำลองวงจรการชาร์จและการคายประจุ
การชาร์จและการบำรุงรักษา
กำลังชาร์จ
- ใช้เครื่องชาร์จที่เข้ากันได้กับแรงดันไฟฟ้าและเคมีของแบตเตอรี่ของคุณ ควรใช้เครื่องชาร์จแบตเตอรี่ลิเธียม 48V เพื่อให้แน่ใจว่าการชาร์จปลอดภัย
- ตรวจสอบกระบวนการชาร์จเพื่อหลีกเลี่ยงการชาร์จไฟเกิน BMS จะช่วยจัดการเรื่องนี้ แต่ควรจับตาดูให้ดีถือเป็นแนวปฏิบัติที่ดี
เคล็ดลับการบำรุงรักษา
- การตรวจสอบเป็นประจำ: ตรวจสอบแรงดันไฟฟ้าของแต่ละเซลล์เป็นระยะเพื่อให้แน่ใจว่ายังคงสมดุล
- การตรวจสอบอุณหภูมิ: ตรวจสอบให้แน่ใจว่าก้อนแบตเตอรี่ไม่ร้อนเกินไประหว่างการทำงานหรือการชาร์จ
- การทำความสะอาด: รักษาขั้วต่อให้สะอาดและปราศจากการกัดกร่อน
คำถามที่พบบ่อย (FAQ)
1. แบตเตอรี่ 48V 20Ah ของฉันมีอายุการใช้งานนานเท่าใด
อายุการใช้งานของแบตเตอรี่ขึ้นอยู่กับการใช้งาน พฤติกรรมการชาร์จ และการบำรุงรักษา โดยทั่วไปแบตเตอรี่ลิเธียมสามารถใช้งานได้ประมาณ 500 ถึง 1,000 รอบการชาร์จ
2. การทำแบตเตอรี่เองปลอดภัยหรือไม่?
หากทำอย่างถูกต้องและปลอดภัย การทำแบตเตอรี่ของคุณเองก็ปลอดภัยได้ ใช้ส่วนประกอบคุณภาพสูงเสมอและปฏิบัติตามแนวทางด้านความปลอดภัย
3. ถ้าฉันไม่มีประสบการณ์ในการบัดกรีจะเป็นอย่างไร?
ลองฝึกบัดกรีเศษวัสดุหรือขอความช่วยเหลือจากผู้มีประสบการณ์ การเชื่อมต่อที่เหมาะสมมีความสำคัญอย่างยิ่งต่อความปลอดภัยและประสิทธิภาพ
4. ฉันสามารถใช้แบตเตอรี่ตะกั่วกรดแทนได้หรือไม่?
แม้ว่าคุณจะใช้แบตเตอรี่ตะกั่วกรดได้ แต่จะหนักกว่าและมีประสิทธิภาพต่ำกว่าเมื่อเทียบกับแบตเตอรี่ลิเธียม ซึ่งอาจส่งผลต่อประสิทธิภาพของ eBike ของคุณ
บทสรุป
การสร้างชุดแบตเตอรี่ 48V 20Ah เป็นโครงการที่คุ้มค่าซึ่งสามารถยกระดับประสบการณ์ eBike ของคุณได้อย่างมาก ด้วยการทำความเข้าใจหลักการพื้นฐาน การรวบรวมวัสดุที่เหมาะสม และการปฏิบัติตามแนวทางที่เป็นระบบ คุณจะสามารถสร้างชุดแบตเตอรี่ที่เชื่อถือได้และมีประสิทธิภาพซึ่งปรับให้เหมาะกับความต้องการของคุณ ให้ความสำคัญกับความปลอดภัยและการบำรุงรักษาเสมอเพื่อให้แน่ใจว่าชุดแบตเตอรี่จะให้บริการคุณได้ดีในปีต่อๆ ไป มีความสุขในการขี่!

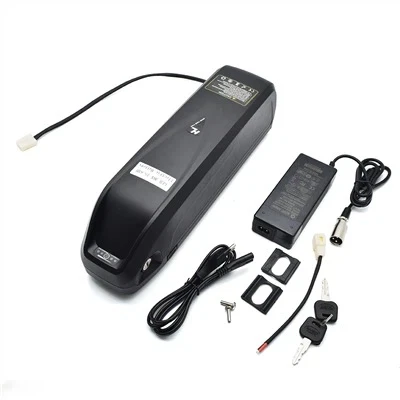

รับตัวอย่างแบตเตอรี่จักรยานไฟฟ้า 48V 20Ah ฟรีโดยตรง

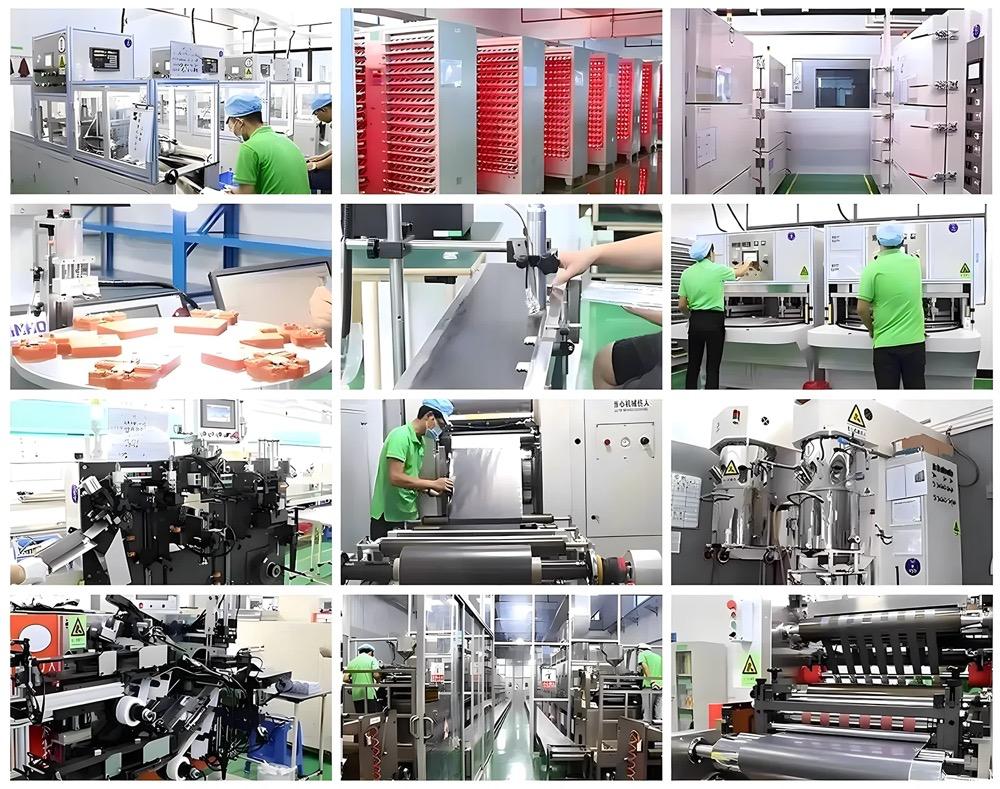

GEB ซึ่งเป็นแบรนด์ภายใต้บริษัท General Electronics Technology Co., LTD คือผู้ผลิตแบตเตอรี่ลิเธียมสำหรับรถจักรยานไฟฟ้าชั้นนำในเซินเจิ้น โรงงานของเราก่อตั้งขึ้นในปี 2009 มีพนักงานมากกว่า 180 คน และมียอดขายต่อปีเกิน 30 ล้านเหรียญสหรัฐ เราเชี่ยวชาญในแบตเตอรี่ลิเธียมระดับไฮเอนด์ โดยมุ่งเน้นที่เทคโนโลยีลิเธียมเหล็กฟอสเฟตเพื่อความปลอดภัยและประสิทธิภาพ เคสพลาสติกที่เป็นเอกลักษณ์ของเราช่วยเพิ่มความเป็นฉนวนและความทนทานต่อสารเคมี ให้ความปลอดภัยที่มากขึ้นและปรับปรุงความสามารถในการชาร์จที่อุณหภูมิต่ำ ด้วยประวัติการเกิดอุบัติเหตุด้านความปลอดภัยเป็นศูนย์ GEB ได้รับชื่อเสียงอย่างมากจากลูกค้าในประเทศและต่างประเทศ ทำให้เราเป็นตัวเลือกที่เชื่อถือได้สำหรับแบตเตอรี่ลิเธียมที่ปลอดภัย ติดต่อเราตอนนี้ทางอีเมลเพื่อรับตัวอย่างฟรี (sales@gebattery.co)
