เมื่อพูดถึงการขยายระบบไฟฟ้าสำหรับการใช้งานต่างๆ การเชื่อมต่อแบตเตอรี่ 12- โวลต์หลายก้อนถือเป็นเรื่องปกติ ไม่ว่าคุณจะจ่ายไฟให้กับรถ RV เรือ หรือแม้แต่ระบบพลังงานแสงอาทิตย์ การทำความเข้าใจวิธีเชื่อมต่อแบตเตอรี่โวลต์ 12- สองก้อนแบบขนานหรือแบบอนุกรมสามารถช่วยให้คุณได้รับแรงดันไฟฟ้าหรือความจุตามที่ต้องการ ในคู่มือนี้ เราจะแนะนำคุณเกี่ยวกับพื้นฐานของวิธีต่อแบตเตอรี่ 12- โวลต์แบบขนานและอนุกรม โดยเน้นถึงข้อดีและข้อควรพิจารณาสำหรับแต่ละวิธี
"การเชื่อมต่อแบตเตอรี่แบบขนานและแบบอนุกรม" หมายความว่าอย่างไร
ก่อนที่จะเจาะลึก "วิธีการ" เราจะมาทำความเข้าใจว่าการเชื่อมต่อแบตเตอรี่แบบขนานและแบบอนุกรมหมายถึงอะไร:
การเชื่อมต่อแบบอนุกรม: วิธีนี้จะเพิ่มแรงดันไฟฟ้าของแบตเตอรีของคุณในขณะที่ยังคงความจุ (AH) เท่าเดิม ตัวอย่างเช่น แบตเตอรี่ 12V สองก้อนที่ต่ออนุกรมกันจะผลิตไฟฟ้า 24V แต่จะคงระดับแอมป์-ชั่วโมงเท่าเดิม
การเชื่อมต่อแบบขนาน: วิธีนี้จะเพิ่มความจุ (ระดับแอมป์-ชั่วโมง) แต่แรงดันไฟฟ้ายังคงเท่าเดิม ดังนั้น หากคุณเชื่อมต่อแบตเตอรี่ 12V สองก้อนแบบขนาน คุณจะยังคงมีไฟ 12V อยู่ แต่ความจุโดยรวมจะเพิ่มเป็นสองเท่า ทำให้ใช้งานได้นานขึ้นก่อนที่จะต้องชาร์จใหม่
วิธีเชื่อมต่อแบตเตอรี่ 12- โวลต์สองก้อนในอนุกรม
การเชื่อมต่อแบบอนุกรมเหมาะอย่างยิ่งหากคุณต้องการเพิ่มแรงดันไฟฟ้าของระบบ ต่อไปนี้เป็นวิธีต่อแบตเตอรี่ 12- โวลต์เป็นอนุกรม:
ระบุขั้ว: แบตเตอรี่ 12V แต่ละก้อนมีขั้วบวก (+) และขั้วลบ (-)
เชื่อมต่อแบตเตอรี่: ใช้สายจัมเปอร์เชื่อมต่อขั้วบวกของแบตเตอรี่ก้อนแรกเข้ากับขั้วลบของแบตเตอรี่ก้อนที่สอง
การกำหนดค่าผลลัพธ์: ตอนนี้คุณจะมีแรงดันไฟฟ้ารวม 24V โดยมีขั้วบวกของแบตเตอรี่ก้อนแรกและขั้วลบของแบตเตอรี่ก้อนที่สองเหลืออยู่สำหรับเชื่อมต่อกับโหลดหรือระบบไฟฟ้าของคุณ
เคล็ดลับสำคัญ: ตรวจสอบให้แน่ใจเสมอว่าแบตเตอรี่ทั้งสองมีแรงดันไฟฟ้าและความจุเท่ากัน การผสมแบตเตอรี่ที่มีความจุหรือแรงดันไฟฟ้าต่างกันอาจทำให้เกิดปัญหาในการชาร์จและลดอายุการใช้งานของแบตเตอรีแบตเตอรีได้
ข้อควรพิจารณาที่สำคัญสำหรับการเชื่อมต่อแบบอนุกรม:
อัตราแอมป์-ชั่วโมง (AH) ยังคงเหมือนเดิมกับแบตเตอรี่ก้อนเดียว แต่คุณจะเพิ่มแรงดันไฟฟ้าเป็นสองเท่า
ตรวจสอบให้แน่ใจว่าแบตเตอรี่ทั้งสองยี่ห้อ รุ่น และอายุเดียวกันเพื่อให้มั่นใจถึงประสิทธิภาพที่สม่ำเสมอ
อย่าข้ามขั้วบวกและขั้วลบ เนื่องจากอาจทำให้เกิดไฟฟ้าลัดวงจร ทำให้เกิดความเสียหายหรือความเสี่ยงด้านความปลอดภัย
วิธีเชื่อมต่อแบตเตอรี่โวลต์ 12- สองก้อนแบบขนาน
หากเป้าหมายของคุณคือการเพิ่มความจุของระบบโดยไม่ต้องเปลี่ยนแรงดันไฟฟ้า การเชื่อมต่อแบบขนานคือหนทางไป วิธีต่อแบตเตอรี่ 12V สองก้อนขนานกัน:
ระบุขั้ว: เหมือนเมื่อก่อน แบตเตอรี่แต่ละก้อนจะมีขั้วบวก (+) และขั้วลบ (-)
เชื่อมต่อขั้วบวก: ใช้สายจัมเปอร์เชื่อมต่อขั้วบวกของแบตเตอรี่ทั้งสองก้อน
เชื่อมต่อขั้วลบ: ในทำนองเดียวกัน ให้ใช้สายจัมเปอร์อีกเส้นเพื่อเชื่อมต่อขั้วลบของแบตเตอรี่ทั้งสองก้อน
การกำหนดค่าผลลัพธ์: ระบบของคุณจะยังคงอยู่ที่ 12V แต่พิกัด (ความจุ) ของแอมป์-ชั่วโมงรวมจะเพิ่มขึ้น ตัวอย่างเช่น หากแบตเตอรี่แต่ละก้อนมีระดับ 35AH แบตเตอรี่แบงค์ของคุณจะมีความจุรวมอยู่ที่ 70AH
ข้อควรพิจารณาที่สำคัญสำหรับการเชื่อมต่อแบบขนาน:
แรงดันไฟฟ้ายังคงเท่าเดิม แต่ความจุ (AH) เพิ่มขึ้น
ใช้แบตเตอรี่ที่มีแรงดันไฟฟ้าและความจุเท่ากันเสมอเพื่อให้แน่ใจว่าการชาร์จและการคายประจุมีความสมดุล
คุณอาจต้องใช้สายเคเบิลที่ใหญ่กว่าเพื่อจัดการกับกระแสที่เพิ่มขึ้นหากคุณดึงพลังงานสูงจากแบตเตอรี่
ขอแนะนำให้เชื่อมต่อกับขั้วบวกของแบตเตอรี่หนึ่งก้อนและขั้วลบของแบตเตอรี่อีกก้อนหนึ่งเพื่อสร้างสมดุลระหว่างโหลดและการชาร์จไฟของแบตเตอรี่ทั้งสองก้อน
ข้อผิดพลาดทั่วไปที่ควรหลีกเลี่ยง
แม้ว่าการเดินสายไฟแบตเตอรี่สองก้อนเข้าด้วยกันอาจดูตรงไปตรงมา แต่ก็มีข้อผิดพลาดบางประการที่อาจส่งผลต่อประสิทธิภาพของระบบ:
การชาร์จ/คายประจุไม่สม่ำเสมอ: หากใช้แบตเตอรี่ที่มีความจุต่างกัน แบตเตอรี่ที่มีความจุต่ำกว่าอาจต้องทำงานหนักเกินไป ส่งผลให้เกิดความเสียหายก่อนเวลาอันควร
การเดินสายไฟไม่ถูกต้อง: การข้ามขั้วบวกและขั้วลบอาจทำให้เกิดไฟฟ้าลัดวงจร ส่งผลให้แบตเตอรี่และระบบเสียหายได้
ประเภทแบตเตอรี่ที่แตกต่างกัน: การผสมแบตเตอรี่ยี่ห้อหรือประเภทที่แตกต่างกัน (เช่น เจลกับ AGM เทียบกับลิเธียม) อาจทำให้เกิดแรงดันไฟฟ้าไม่สม่ำเสมอ ซึ่งอาจนำไปสู่ความล้มเหลวระหว่างการชาร์จหรือการคายประจุ
สายเคเบิลไม่เพียงพอ: หากสายเคเบิลที่ใช้บางเกินไปสำหรับกระแสไฟฟ้าที่ต้องการ อาจเกิดความร้อนมากเกินไปและทำให้ระบบเสียหายได้ ใช้สายเคเบิลที่ได้รับการจัดอันดับอย่างเหมาะสมสำหรับการดึงปัจจุบันของคุณเสมอ
การกำหนดค่าขั้นสูง: การเชื่อมต่อแบบอนุกรม-ขนาน
สำหรับผู้ที่ต้องการทั้งแรงดันไฟฟ้าและความจุที่เพิ่มขึ้น การกำหนดค่าแบบอนุกรม-ขนานคือคำตอบที่ต้องการ การตั้งค่านี้เกี่ยวข้องกับการเดินสายไฟแบตเตอรี่เป็นอนุกรมก่อนเพื่อเพิ่มแรงดันไฟฟ้า จากนั้นจึงเชื่อมต่อชุดหลายชุดขนานกันเพื่อเพิ่มความจุ
ขั้นตอนที่ 1: เชื่อมต่อแบตเตอรี่แบบอนุกรม: เชื่อมต่อแบตเตอรี่สองก้อนแบบอนุกรมเพื่อให้ได้แรงดันไฟฟ้าที่คุณต้องการ (เช่น แบตเตอรี่ 12V สองก้อนแบบอนุกรมเพื่อสร้าง 24V)
ขั้นตอนที่ 2: การเชื่อมต่อแบบขนาน: เมื่อคุณมีชุดที่เชื่อมต่อแบบอนุกรมหลายชุด คุณสามารถต่อชุดเหล่านั้นเข้าด้วยกันแบบขนานเพื่อเพิ่มความจุโดยรวมได้
สิ่งนี้มีประโยชน์อย่างยิ่งเมื่อคุณต้องการระบบไฟฟ้าแรงสูง (เช่น 24V หรือ 48V) ที่มีความจุแอมป์-ชั่วโมงมากขึ้นสำหรับการใช้งานระยะยาว เช่น ระบบพลังงานแสงอาทิตย์ รถบ้าน หรือจักรยานไฟฟ้า
บทสรุป
ไม่ว่าคุณจะเชื่อมต่อแบตเตอรี่ 12V สองก้อนแบบอนุกรมเพื่อเพิ่มแรงดันไฟฟ้าหรือขนานเพื่อเพิ่มความจุ การทำความเข้าใจพื้นฐานของการเดินสายไฟแบตเตอรี่ถือเป็นสิ่งสำคัญเพื่อให้มั่นใจถึงประสิทธิภาพสูงสุด การปฏิบัติตามขั้นตอนที่ถูกต้องและการหลีกเลี่ยงข้อผิดพลาดทั่วไปจะช่วยให้คุณสร้างระบบไฟฟ้าที่เชื่อถือได้ซึ่งตรงกับความต้องการเฉพาะของคุณ
เหตุใดจึงเลือก GEB สำหรับโซลูชันแบตเตอรี่ของคุณ

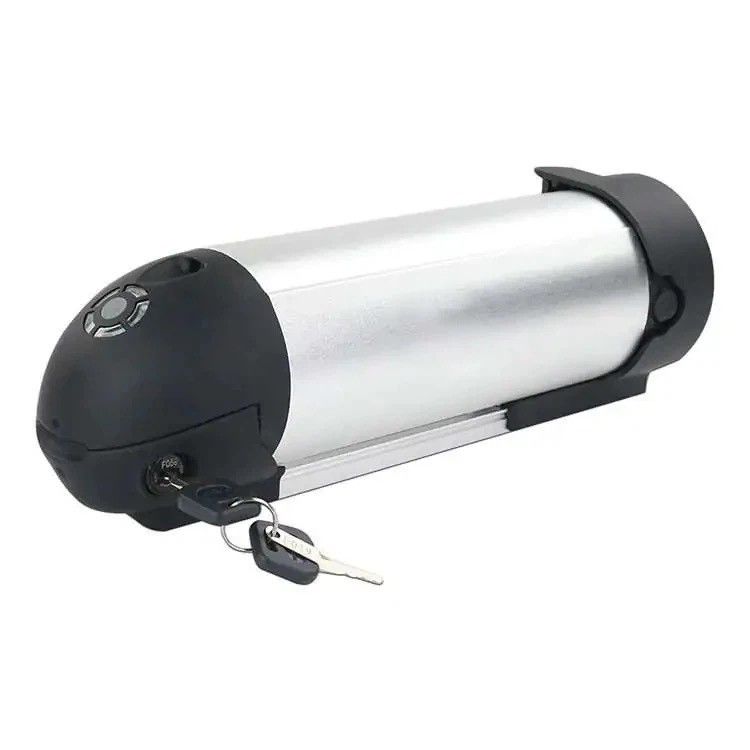

ที่ GEB (บริษัท เจเนอรัล อิเล็กทรอนิกส์ เทคโนโลยี จำกัด) เราเชี่ยวชาญในการจัดหาแบตเตอรี่ลิเธียมไอออนคุณภาพสูงสำหรับรถจักรยานไฟฟ้า รวมถึงแบตเตอรี่ยอดนิยมแบตเตอรี่จักรยานไฟฟ้า 36V- แบตเตอรี่ของเราขึ้นชื่อในด้านความหนาแน่นของพลังงานสูง การออกแบบให้มีน้ำหนักเบา และอายุการใช้งานที่ยาวนาน ทำให้เหมาะสำหรับการใช้งานที่มีความต้องการสูง
