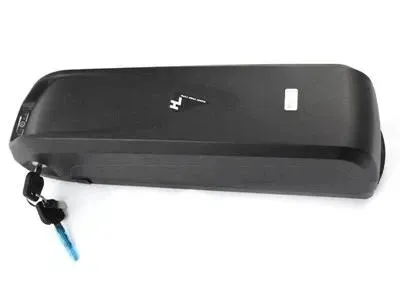

ระบบป้องกันชุดแบตเตอรี่: ทำงานอย่างไร

แบตเตอรี่ลิเธียมจ่ายพลังงานให้กับทุกสิ่งตั้งแต่-จักรยานไฟฟ้าและเครื่องมือไฟฟ้าไปจนถึงระบบกักเก็บพลังงาน แต่เคมีภายในเซลล์เหล่านี้ทำให้พวกเขาไวต่อความรู้สึก ดันแรงดันไฟฟ้าสูงเกินไป ระบายออกต่ำเกินไป หรือปล่อยให้กระแสพุ่งสูงขึ้น และคุณเสี่ยงต่อความเสียหายถาวร หรือในกรณีที่เลวร้ายที่สุดหนีความร้อน.

ระบบป้องกันก้อนแบตเตอรี่นั่งอยู่ระหว่างเซลล์กับโลกภายนอก พวกเขาตรวจสอบพารามิเตอร์หลักแบบเรียลไทม์และตัดไฟเมื่อสิ่งต่าง ๆ เคลื่อนตัวออกนอกขอบเขตที่ปลอดภัย ที่เกบเราสร้างระบบเหล่านี้ลงในทุกแพ็คที่เราผลิตเพราะชั้นการป้องกันที่ดีคือสิ่งที่เปลี่ยนกลุ่มเซลล์ให้เป็นผลิตภัณฑ์ที่เชื่อถือได้ซึ่งลูกค้าสามารถไว้วางใจได้นานหลายปี

มีสองวิธีทั่วไป: ยิ่งง่ายกว่าโมดูลวงจรป้องกัน (PCM)และยิ่งมีความสามารถมากขึ้นระบบการจัดการแบตเตอรี่ (BMS). การทำความเข้าใจว่างานแต่ละอย่างมีประโยชน์อย่างไรเมื่อคุณเลือกหรือระบุแพ็ค

ระบบป้องกันชุดแบตเตอรี่คืออะไร?

ระบบป้องกันแบตเตอรี่คือการตั้งค่าอิเล็กทรอนิกส์ที่จะคอยตรวจสอบแรงดันไฟฟ้า กระแสไฟฟ้า และอุณหภูมิอย่างต่อเนื่อง จากนั้นจึงเริ่มทำงานเพื่อเก็บแพ็คไว้ในพื้นที่ปฏิบัติการที่ปลอดภัย (SOA).

• PCM (โมดูลวงจรป้องกัน)เป็นเวอร์ชันพื้นฐาน โดยพื้นฐานแล้วมันคือบอร์ดป้องกันที่สร้างขึ้นโดยมีไอซีป้องกันหนึ่งหรือสองตัวและมอสเฟตส. หน้าที่ของมันตรงไปตรงมา: ตรวจจับสภาวะที่เป็นอันตรายและตัดการเชื่อมต่อวงจร แพ็ค 1S ถึง 4S ขนาดเล็กส่วนใหญ่ใช้พีซีเอ็มเนื่องจากมีขนาดกะทัดรัดและต้นทุนต่ำ-
• BMS (ระบบการจัดการแบตเตอรี่)ไปไกลกว่านี้ คิดว่ามันเป็นสมองของแพ็ค ใช้เซ็นเซอร์หลายตัว ไมโครคอนโทรลเลอร์ และซอฟต์แวร์เพื่อตรวจสอบแต่ละเซลล์แยกกันและคำนวณสถานะการชาร์จ (SOC)และสภาวะสุขภาพ (SOH)ปรับสมดุลเซลล์ และมักจะสื่อสารกับอุปกรณ์โฮสต์ผ่าน CAN, UART หรือ Bluetooth

ต่อไปนี้เป็นภาพรวมที่ชัดเจน-โดย-เปรียบเทียบความแตกต่างในทางปฏิบัติ:

PCM ให้การปกป้องที่จำเป็นแก่คุณโดยไม่ซับซ้อนเป็นพิเศษบีเอ็มเอสมอบอายุการใช้งานที่ยาวนานขึ้น ประสิทธิภาพที่ดีขึ้น และการผสานรวมระดับระบบ-เมื่อแอปพลิเคชันของคุณต้องการ

ระบบป้องกันชุดแบตเตอรี่ทำงานอย่างไร

กระบวนการหลักจะเหมือนกันไม่ว่าคุณจะใช้ PCM หรือ BMS: มอนิเตอร์ → ตัดสินใจ → ดำเนินการ → กู้คืน

เซ็นเซอร์ (หรือ IC ป้องกันใน PCM แบบเรียบง่าย) จะวัดแรงดันไฟฟ้าข้ามเซลล์ กระแสที่ไหลเข้าหรือออก และอุณหภูมิที่จุดสำคัญอย่างต่อเนื่อง ตรรกะการควบคุมจะเปรียบเทียบการอ่านเหล่านี้กับเกณฑ์ที่กำหนดไว้ล่วงหน้า เมื่อค่าเกินขีดจำกัด ระบบจะปิดสวิตช์ MOSFET เพื่อตัดวงจร เมื่อเงื่อนไขคลี่คลายแล้ว (เช่น คุณเริ่มชาร์จ aเกิน-แพ็คที่ปล่อยออกมา) ระบบจะเชื่อมต่ออีกครั้ง

ใน PCM ทั่วไปที่ใช้บางอย่างเช่น DW01+ IC จับคู่กับ 8205A MOSFET:

• การทำงานปกติ (แรงดันไฟฟ้าของเซลล์ประมาณ 2.5 V – 4.3 V): IC เปิด MOSFET ไว้ ดังนั้นกระแสจึงไหลได้อย่างอิสระ
• เมื่อแรงดันไฟฟ้าลดลงต่ำเกินไประหว่างการคายประจุ ไอซีจะตัดเส้นทางการคายประจุ
• เมื่อแรงดันไฟฟ้าเพิ่มขึ้นสูงเกินไปในระหว่างการชาร์จ มันจะตัดเส้นทางการชาร์จ
• ตรวจพบกระแสไฟฟ้าเกินหรือไฟฟ้าลัดวงจรผ่าน-ความต้านทานออนขนาดเล็กของ MOSFET เอง - แรงดันไฟฟ้าตกคร่อมอย่างกะทันหันจะส่งสัญญาณกระแสไฟฟ้ามากเกินไปและทำให้เกิดการปิดเครื่อง

BMS เต็มรูปแบบจะเพิ่มเลเยอร์ที่ด้านบนนี้ โดยรวบรวมข้อมูลจากเซ็นเซอร์หลายตัว รันอัลกอริธึมในไมโครคอนโทรลเลอร์ และสามารถตัดสินใจได้อย่างชาญฉลาดยิ่งขึ้น เช่น ลดกระแสประจุไฟฟ้าแทนการตัดกระแสไฟอย่างหนัก หรือเคลื่อนย้ายพลังงานระหว่างเซลล์อย่างกระตือรือร้นเพื่อรักษาสมดุล

ผลลัพธ์จะเหมือนกันในทั้งสองกรณี: แบตเตอรี่จะอยู่ภายในหน้าต่างแรงดัน กระแส และอุณหภูมิที่ปลอดภัย ดังนั้นเคมีภายในเซลล์จึงไม่สลายอย่างรวดเร็วหรือหายไป

อธิบายฟังก์ชันการป้องกันที่สำคัญ

ต่อไปนี้เป็นการป้องกันหลักที่คุณจะพบและเหตุใดจึงมีความสำคัญ

การป้องกันการชาร์จไฟเกิน

หากแรงดันไฟฟ้าของเซลล์สูงเกินค่าสูงสุดที่ปลอดภัย (โดยทั่วไปประมาณ 4.2 V – 4.25 V สำหรับเซลล์ NMC หรือ LCO ส่วนใหญ่) วงจรป้องกันจะตัดการเชื่อมต่อเส้นทางการชาร์จ การชาร์จไฟเกินอย่างต่อเนื่องจะทำให้อิเล็กโทรไลต์แตกตัว ทำให้เกิดความร้อน และสามารถสตาร์ทได้หนีความร้อน. ระบบที่ดีจะมีเกณฑ์การกู้คืนที่ต่ำกว่าเล็กน้อย ดังนั้นการชาร์จจึงสามารถกลับมาชาร์จต่อได้เมื่อแรงดันไฟฟ้าคงที่

การป้องกันการคายประจุเกิน-

การคายประจุต่ำกว่าประมาณ 2.5 V – 3.0 V ต่อเซลล์ทำให้เกิดการละลายของทองแดงบนขั้วบวกและการสูญเสียความจุอย่างถาวร ระบบป้องกันจะตัดกระแสดิสชาร์จก่อนที่แรงดันไฟฟ้าจะตกถึงขนาดนั้น หลายชุดอนุญาตให้มีการกู้คืนโดยอัตโนมัติเมื่อเชื่อมต่อเครื่องชาร์จและทำให้แรงดันไฟฟ้ากลับเข้าสู่ช่วง

การป้องกันกระแสเกินและไฟฟ้าลัดวงจร

กระแสไฟสูงจะสร้างความร้อนและทำให้เซลล์เกิดความเครียดพีซีเอ็มและ BMS จะตรวจสอบกระแส โดยมักใช้แรงดันตกคร่อม MOSFET การลัดวงจรเป็นเพียงกระแสไฟเกินระดับรุนแรง - ซึ่งระบบจะตอบสนองในหน่วยมิลลิวินาทีเพื่อป้องกันความเสียหายหรือไฟไหม้

การจัดการอุณหภูมิและความร้อน

อุณหภูมิเป็นสิ่งสำคัญ เซลล์ลิเธียมส่วนใหญ่ทำงานได้ดีที่สุดระหว่าง 15 องศา ถึง 35 องศา เหนือช่วงนั้น โดยเฉพาะอย่างยิ่งในระหว่างการชาร์จเร็วหรือการคายประจุหนัก ความร้อนจะสะสมอย่างรวดเร็ว หน่วย BMS จะตรวจสอบอุณหภูมิในหลายจุดและสามารถควบคุมกระแสไฟหรือปิดเครื่องทั้งหมดได้ ในชุดพลังงานที่สูงกว่า- เรายังเพิ่มมาตรการเชิงรับ เช่น แผงกั้นความร้อนระหว่างเซลล์หรือเส้นทางทำความเย็นแบบแอคทีฟ

ปรับสมดุลของเซลล์

ในแพ็กใดๆ ที่มีหลายเซลล์เรียงกัน ความจุที่แตกต่างกันเล็กน้อยจะทำให้เซลล์บางเซลล์เต็มหรือว่างเปล่าเร็วกว่าเซลล์อื่นๆ หากไม่สมดุล คุณจะสูญเสียความสามารถในการใช้งานและความเสี่ยงจาก-ความเครียดจากแต่ละเซลล์ ขั้นพื้นฐานพีซีเอ็มไม่ค่อยสมดุล BMS ที่เหมาะสมจะถ่ายโอนพลังงานทั้งเชิงรุกหรือเชิงรับ ดังนั้นเซลล์ทั้งหมดจึงมีความสอดคล้องกัน ซึ่งจะช่วยปรับปรุงอายุการใช้งานและความปลอดภัยได้โดยตรง

ฟังก์ชั่นเหล่านี้ทำงานร่วมกัน บรรจุภัณฑ์ที่มีเพียงการป้องกันแรงดันไฟฟ้าแต่ไม่คำนึงถึงอุณหภูมิยังคงมีความเสี่ยงอยู่ ที่ GEB เราออกแบบชั้นการป้องกันให้เป็นระบบที่สมบูรณ์ แทนที่จะเป็นคุณลักษณะแบบแยกส่วน

PCM กับ BMS: การเลือกแนวทางที่เหมาะสม

สำหรับโครงการที่มีความละเอียดอ่อน-พลังงานหรือต้นทุนต่ำ- PCM ที่ได้รับการออกแบบมาอย่างดีก็เพียงพอแล้ว โดยจะจัดการกับการป้องกันหลักสี่ประการ (การชาร์จไฟเกิน, การคายประจุเกิน-, กระแสเกิน, การลัดวงจร) ได้อย่างน่าเชื่อถือ และทำให้ชุดมีขนาดเล็กและราคาไม่แพง

ย้ายไปยัง BMS เมื่อแอปพลิเคชันของคุณต้องการสิ่งต่อไปนี้:

• วงจรชีวิตยาวขึ้นผ่านปรับสมดุลของเซลล์
• ข้อมูล SOC ที่ถูกต้องสำหรับผู้ใช้หรือระบบ
• การสื่อสารกับเครื่องชาร์จ อินเวอร์เตอร์ หรือตัวควบคุมยานพาหนะ
• การทำงานในสภาพแวดล้อมที่มีอุณหภูมิแตกต่างกันหรือรุนแรง
• อัตราความปลอดภัยที่สูงขึ้นสำหรับบรรจุภัณฑ์ขนาดใหญ่

เราเห็นตัวเลือกนี้เกิดขึ้นกับลูกค้าทุกสัปดาห์ ผู้ผลิตอุปกรณ์พกพามักจะอยู่กับ PCM โครงการ-จักรยานไฟฟ้าหรือที่เก็บพลังงานแสงอาทิตย์มักจะย้ายไปที่ BMS เสมอ เนื่องจากการตรวจสอบและการปรับสมดุลเพิ่มเติมจะคืนทุนอย่างรวดเร็วตามประสิทธิภาพการทำงานจริงในโลก-และปัญหาการรับประกันน้อยลง

เหตุใดการปกป้องที่แข็งแกร่งจึงมีความสำคัญสำหรับชุดแบตเตอรี่ของคุณ

ชุดที่ได้รับการป้องกันอย่างเหมาะสมจะมีอายุการใช้งานยาวนานขึ้น ทำงานได้สม่ำเสมอยิ่งขึ้น และสร้างปัญหาปวดหัวท้ายน้ำน้อยลงมาก ช่วยลดความล้มเหลวในฟิลด์ ลดความซับซ้อนของการรับรอง และทำให้ลูกค้าปลายทางของคุณมั่นใจว่าผลิตภัณฑ์จะไม่ทำให้พวกเขาผิดหวังในช่วงเวลาที่สำคัญ

ที่เกบ เราถือว่าการป้องกันไม่ใช่ส่วนเสริม-แต่ถือเป็นส่วนหลักของการออกแบบบรรจุภัณฑ์ ไม่ว่าเราจะใช้งานแบบคอมแพคพีซีเอ็มสำหรับแบตเตอรี่เครื่องมือขนาดกะทัดรัดหรือคุณสมบัติครบถ้วน-บีเอ็มเอสกับสามารถสื่อสารได้สำหรับระบบกักเก็บพลังงาน เป้าหมายยังคงเหมือนเดิม นั่นคือทำให้เซลล์ทำงานได้อย่างปลอดภัยภายในขีดจำกัดที่ออกแบบไว้เป็นระยะเวลามากที่สุดเท่าที่จะเป็นไปได้

แม้ว่าสุดท้าย

ระบบป้องกันแบตเตอรี่ - ไม่ว่าจะเป็น PCM แบบธรรมดาหรือขั้นสูงบีเอ็มเอส- คือสิ่งที่เปลี่ยนเซลล์ลิเธียมดิบให้เป็นผลิตภัณฑ์ที่ปลอดภัยและใช้งานได้ โดยจะตรวจสอบแรงดันไฟฟ้า กระแส และอุณหภูมิ จากนั้นดำเนินการอย่างรวดเร็วเมื่อเข้าใกล้ขีดจำกัด การทำความเข้าใจกลไกเหล่านี้ช่วยให้คุณระบุโซลูชันที่เหมาะสมสำหรับการใช้งานของคุณ และหลีกเลี่ยงข้อผิดพลาดทั่วไปที่ทำให้อายุการใช้งานแบตเตอรี่สั้นลงหรือสร้างความเสี่ยงด้านความปลอดภัย

หากคุณกำลังพัฒนาผลิตภัณฑ์ใหม่หรือต้องการปรับปรุงผลิตภัณฑ์ที่มีอยู่ก้อนแบตเตอรี่อย่าลังเลที่จะติดต่อเรา ที่ GEB เราออกแบบและผลิตทั้งสองอย่างPCM-ได้รับการป้องกันและมี BMS- ครบครันชุดแบตเตอรี่ลิเธียมที่ปรับแต่งให้เหมาะกับระดับพลังงาน สภาพแวดล้อม และความต้องการด้านประสิทธิภาพที่แตกต่างกัน บอกความต้องการของคุณให้เราทราบ แล้วเราจะแนะนำแนวทางการป้องกันที่เหมาะสมที่สุดได้
